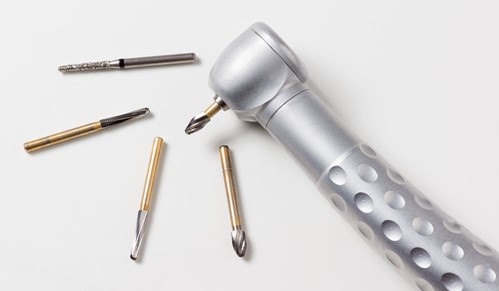

Типы хвостовиков стоматологических боров: сравнение FG, RA и HP
Каждый стоматологический бор состоит из двух основных частей: режущей головки и хвостовика. Хвостовик — это часть, которая вставляется в наконечник, а его форма определяет совместимость бора с наконечником. Использование хвостовика неподходящего типа означает, что бор либо не войдёт в наконечник, либо не будет надёжно зафиксирован — обе ситуации создают проблемы в клинических условиях и зуботехнической лаборатории.

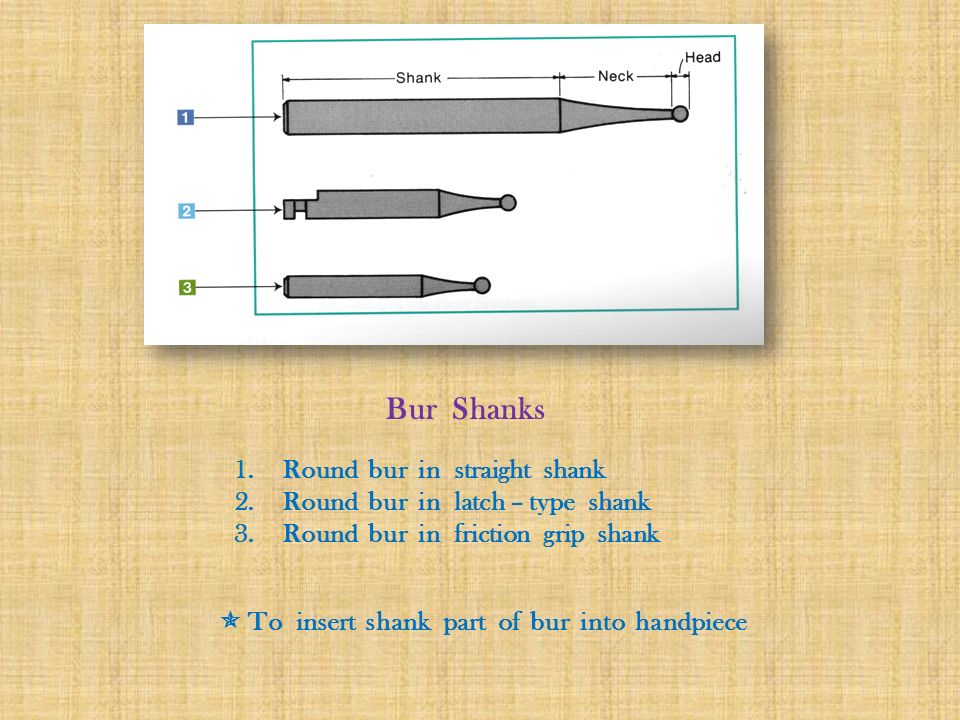

Три стандартных типа хвостовиков: HP (длинный прямой хвостовик), RA (угловой / защёлкивающийся) и FG (фрикционный захват). В этом руководстве рассматриваются размеры, применение и совместимость каждого типа с наконечниками, чтобы вы могли выбрать подходящий бор для конкретной процедуры.
Краткое сравнение хвостовиков FG, RA и HP
| Характеристика | HP (наконечник) | RA (угловой) | FG (фрикционный захват) |
|---|---|---|---|
| Диаметр хвостовика | 2.35 mm | 2.35 mm | 1.6 mm |
| Общая длина | 44.5 mm (обычно) | 22 mm (обычно) | 19 mm (стандарт) |
| Способ фиксации | Прямой носик | Защёлкивающийся механизм | Фрикционный / цанговый захват |
| Тип наконечника | Прямой низкоскоростной | Низкоскоростной угловой | Высокоскоростная турбина |
| Диапазон скорости | До 40,000 RPM | До 40,000 RPM | До 400,000 RPM |
| Основная сфера применения | Лаборатория и клиника | Клиника у кресла | Клиника у кресла |
Таблица совместимости наконечников и боров
Не уверены, какой бор подходит к вашему наконечнику? Эта таблица позволяет быстро проверить совместимость. Самая распространённая ошибка при выборе бора — правильная форма головки при неподходящем хвостовике. Таблица помогает её избежать.
| Тип наконечника | FG (1.6 mm) | RA (2.35 mm) | HP (2.35 mm) | Хвостовик 1/4" |
|---|---|---|---|---|
| Высокоскоростная турбина | ✔️ Совместим | ❌ Несовместим | ❌ Несовместим | ❌ Несовместим |
| Низкоскоростной угловой наконечник | ⚠️ С адаптером | ✔️ Совместим | ❌ Несовместим | ❌ Несовместим |
| Низкоскоростной прямой наконечник | ❌ Несовместим | ❌ Несовместим | ✔️ Совместим | ❌ Несовместим |
| Лабораторный наконечник / микромотор | ❌ Несовместим | ❌ Несовместим | ✔️ Совместим | ⚠️ С адаптером |
| Шлифовальная машина / ротационный инструмент | ❌ Несовместим | ❌ Несовместим | ⚠️ С цангой | ✔️ Совместим |
Примечание: Адаптеры FG-to-RA позволяют использовать боры с фрикционным хвостовиком в угловых наконечниках для лёгких процедур, однако они увеличивают биение и не рекомендуются для интенсивного резания.
HP — длинный прямой хвостовик (наконечник)
Хвостовики HP — самые крупные из трёх типов: их диаметр составляет 2.35 mm, а общая длина обычно достигает 44.5 mm. Хвостовик прямой и гладкий — после снятия профилактического или углового приспособления он непосредственно вставляется в носик прямого низкоскоростного наконечника.
Основные характеристики
- Наибольшая общая длина бора, обеспечивающая увеличенный рабочий вылет
- Диаметр 2.35 mm соответствует стандартной цанге низкоскоростного наконечника
- Отсутствует фиксирующая выемка — удержание обеспечивается только захватом носика
- Доступны различные формы головок и материалы
Основные области применения
Боры HP используются как в зуботехнических лабораториях, так и в клинических условиях:
- Лабораторная работа: обрезка, шлифование и полировка протезов, съёмных протезов и моделей. Алмазные боры HP для лабораторий являются стандартом при работе с керамикой, цирконием и акрилом.
- Клиническое применение: отрезные диски, дискодержатели и полировальные инструменты на хвостовиках HP используются у кресла для сепарации и финишной обработки.
- Промышленное и ротационное применение: хвостовик 2.35 mm совместим со многими ротационными инструментами и шлифовальными машинами, поэтому боры HP широко применяются и за пределами стоматологии.
RA — угловой / защёлкивающийся хвостовик
Хвостовики RA имеют такой же диаметр 2.35 mm, как HP, но короче (общая длина примерно 22 mm) и оснащены характерной выемкой у основания. Эта выемка фиксируется в защёлкивающемся механизме углового приспособления низкоскоростного наконечника, предотвращая свободное вращение или выпадение бора во время работы.
Основные характеристики
- Диаметр 2.35 mm и фиксирующая выемка для надёжного удержания
- Короче HP, специально предназначены для внутриротового применения
- Доступны с такими же формами головок, как боры FG
- Угловая головка обеспечивает лучший доступ к боковым зубам
Основные области применения
- Удаление кариеса: твердосплавные боры RA на низкой скорости обеспечивают контролируемое препарирование дентина без чрезмерного нагрева
- Эндодонтический доступ: круглые боры RA являются стандартом для первоначального формирования эндодонтического доступа на низкой скорости
- Профилактика: профилактические чашечки и щётки обычно устанавливаются на хвостовики RA
- Детская стоматология: более низкая скорость снижает тревожность пациента и улучшает контроль в небольшой полости рта

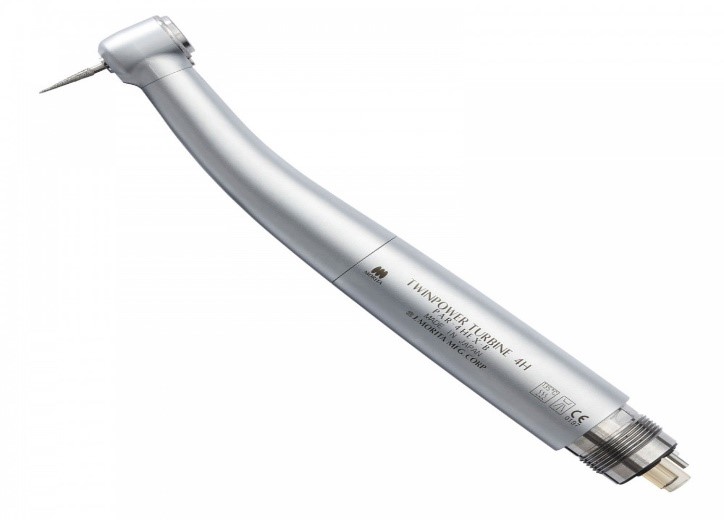

FG — хвостовик с фрикционным захватом
Хвостовики FG — самые тонкие: их диаметр составляет 1.6 mm, стандартная длина — 19 mm. На них нет выемки или защёлки — бор удерживается в турбине наконечника за счёт трения в цанге, рычажном или кнопочном механизме. Боры FG — наиболее распространённый тип в терапевтической стоматологии.
Основные характеристики
- Диаметр 1.6 mm — заметно меньше, чем у HP и RA
- Гладкий хвостовик удерживается трением в цанге турбины
- Предназначены для высокоскоростных наконечников, работающих со скоростью до 400,000 RPM
- Доступны в наиболее широком ассортименте форм головок и зернистости
Варианты хвостовиков FG
Стандартные боры FG имеют длину 19 mm, однако существуют два важных варианта:
- FGSS (короткий хвостовик): уменьшенная общая длина для лучшего доступа к боковым зубам, особенно при ограниченном открывании рта. Уменьшенная длина улучшает обзор и маневренность в узких участках.
- FGOS (хирургическая / операционная длина): длиннее стандартных FG, используются при необходимости увеличенного вылета и лучшего обзора. Распространены в хирургических процедурах, включая удаление зубов, обработку кости и эндодонтический доступ.
Основные области применения
- Препарирование под коронки и мостовидные протезы: алмазные боры FG конической формы и с закруглённым уступом являются стандартом для формирования краевой линии
- Препарирование полостей: высокоскоростное препарирование эмали с водяным охлаждением
- Финишная обработка и полировка: боры FG с мелкой и сверхмелкой зернистостью сглаживают стенки и края препарирования
- Коррекция зубов: окклюзионная коррекция после установки реставрации
Какой хвостовик выбрать?
Ориентируйтесь на клиническую ситуацию:
- Работа у кресла на высокой скорости? → FG — подходит для высокоскоростного турбинного наконечника. Используется для препарирования под коронки, полостей и большинства реставрационных процедур.
- Работа у кресла на низкой скорости? → RA — фиксируется в угловом наконечнике. Используется для удаления кариеса, эндодонтического доступа и профилактики.
- Работа в зуботехнической лаборатории? → HP — подходит для прямого наконечника или настольного мотора. Стандартный выбор для обрезки, коррекции и полировки протезов.
- Нужен увеличенный вылет для челюстно-лицевой хирургии? → FGOS — удлинённый вариант FG для хирургических процедур, таких как обработка кости и удаление ретинированных зубов.
- Ограниченное открывание рта или доступ к боковым зубам? → FGSS — укороченный вариант FG, обеспечивающий лучший обзор и контроль в узких участках.
Если вы работаете и в клинике, и в лаборатории, держите в запасе как минимум два типа хвостовиков — большинство специалистов используют FG для работы у кресла и HP для лабораторных процедур, а боры RA — для отдельных низкоскоростных процедур.
Как визуально определить тип хвостовика
Если бор находится не в упаковке с маркировкой, тип хвостовика можно определить по двум признакам:
- Измерьте диаметр: если хвостовик заметно тонкий (1.6 mm), это FG. Если он толще (2.35 mm), это HP или RA.
- Проверьте наличие выемки: среди хвостовиков диаметром 2.35 mm у боров RA есть видимая выемка у основания. Хвостовики HP гладкие и прямые, без выемки.
Эта двухэтапная проверка занимает несколько секунд и предотвращает распространённую ошибку — установку неподходящего бора в наконечник, что может привести к повреждению как бора, так и турбины или защёлкивающегося механизма наконечника.
Тип хвостовика и нумерация ISO
Тип хвостовика закодирован во второй группе из трёх цифр в системе нумерации боров ISO. Первая цифра этой группы обозначает хвостовик:
- 1 = HP (длинный прямой хвостовик)
- 2 = RA (защёлкивающийся)
- 3 = FG (фрикционный захват)
Полное объяснение системы нумерации ISO смотрите в нашем руководстве о том, как читать номера ISO стоматологических боров.
Выбор подходящего хвостовика для процедуры
Выбрать правильный тип хвостовика просто, если известны используемый наконечник и процедура:
- Работа в зуботехнической лаборатории? Боры HP — основной выбор. Они подходят для прямых наконечников и имеют длину, необходимую для внеполостной работы с моделями и протезами.
- Низкоскоростная внутриротовая работа? Боры RA подходят для углового наконечника и обеспечивают контролируемое низкоскоростное препарирование при удалении кариеса, эндодонтическом лечении и профилактике.
- Высокоскоростное препарирование? Боры FG являются стандартом. Подберите форму головки и зернистость в соответствии с процедурой, а при ограниченном доступе выберите варианты FGSS или FGOS.
Распространённые ошибки при выборе типа хвостовика
Даже опытные специалисты иногда допускают ошибки, связанные с хвостовиками. Ниже приведены наиболее распространённые из них и способы их избежать:
- Путаница между хвостовиками HP и RA: оба имеют диаметр 2.35 mm, поэтому на ощупь похожи. Всегда проверяйте наличие фиксирующей выемки. Бор HP, вставленный в защёлкивающийся угловой наконечник, не зафиксируется и может вылететь во время работы.
- Использование боров FG в низкоскоростном наконечнике: хвостовики FG слишком тонкие (1.6 mm) для цанг низкоскоростных наконечников, рассчитанных на хвостовики 2.35 mm. Бор будет вибрировать, качество резания ухудшится, а подшипник наконечника может быть повреждён.
- Игнорирование вариантов длины: заказ стандартных боров FG вместо FGSS или FGOS, которые лучше подходят для конкретной клинической ситуации. Короткие хвостовики облегчают доступ к боковым зубам, а хирургические варианты обеспечивают необходимый вылет при хирургических процедурах.
- Смешивание брендов без проверки размеров: хотя размеры хвостовиков определяются стандартами ISO, у разных производителей могут быть небольшие различия допусков. Перед оптовым заказом убедитесь, что сменные боры нового поставщика подходят к вашим наконечникам.
Всегда проверяйте совместимость хвостовика перед оптовой закупкой боров. Бор с подходящей формой головки, но неправильным хвостовиком невозможно использовать без соответствующего наконечника. Если есть сомнения, проверьте номер ISO на упаковке — код хвостовика всегда находится во второй группе из трёх цифр.
Часто задаваемые вопросы
Можно ли использовать бор FG в низкоскоростном наконечнике?
Нет. Диаметр хвостовиков FG составляет 1.6 mm, тогда как низкоскоростные наконечники рассчитаны на хвостовики 2.35 mm. Бор не будет надёжно удерживаться, что приведёт к чрезмерной вибрации и плохому качеству резания. Адаптеры FG-to-RA существуют для лёгких процедур, но прямое использование небезопасно.
Почему боры HP и RA имеют одинаковый диаметр хвостовика?
Оба имеют диаметр 2.35 mm, поскольку устанавливаются в разные компоненты одного низкоскоростного мотора. Выемка RA фиксируется в угловой головке, а хвостовик HP вставляется в прямой носик. Несмотря на одинаковый диаметр, они невзаимозаменяемы: бор HP не зафиксируется в угловом наконечнике, а бор RA слишком короток для прямого наконечника.
Что сообщает код хвостовика в номере ISO?
Вторая группа из трёх цифр в номере бора ISO обозначает тип хвостовика: 1 = HP, 2 = RA, 3 = FG. Это самый быстрый способ определить тип хвостовика, если на упаковке используется система обозначений конкретного производителя.
Когда следует использовать FGOS вместо стандартных боров FG?
Боры FGOS длиннее стандартных FG длиной 19 mm. Используйте их, когда нужен увеличенный вылет — при хирургии третьих моляров, реконтурации кости или удлинении клинической коронки, если рабочая область расположена глубже, чем позволяет стандартный FG.
Можно ли использовать боры HP в Dremel или ротационном инструменте?
Да. Хвостовик HP диаметром 2.35 mm непосредственно подходит ко многим цангам ротационных инструментов, поэтому стоматологические боры HP популярны для ювелирных работ, изготовления моделей и других точных задач. Если инструмент использует цангу другого размера, доступен адаптер для цанги 2.35 mm.
Рекомендации по уходу за борами после использования приведены в нашем руководстве по стерилизации, где описаны процедуры очистки, стерилизации и обращения со всеми типами хвостовиков.
