Система нумерации ISO для стоматологических боров
Каждый стоматологический бор, изготовленный в соответствии с международными стандартами, имеет идентификационный номер ISO. Этот 15-значный код, установленный Международной организацией по стандартизации в 1979 году согласно ISO 6360, обеспечивает универсальный способ идентификации боров у разных производителей и поставщиков. Научившись его читать, можно определить материал, тип хвостовика, форму головки, зернистость и диаметр любого бора только по номеру.
В этом руководстве подробно разобраны все пять 3-значных групп, составляющих номер стоматологического бора ISO, с практическими примерами для расшифровки любого бора в вашем ассортименте.
Структура номера стоматологического бора ISO
Номер ISO состоит из пяти групп по три цифры, читаемых слева направо. Каждая группа обозначает определённую характеристику бора:
| Позиция | Цифры | Обозначение |
|---|---|---|
| 1-я группа | Цифры 1–3 | Материал бора |
| 2-я группа | Цифры 4–6 | Тип, диаметр и длина хвостовика |
| 3-я группа | Цифры 7–9 | Форма головки |
| 4-я группа | Цифры 10–12 | Размер зерна (абразивность) |
| 5-я группа | Цифры 13–15 | Максимальный диаметр головки |
1. Тип материала (первые 3 цифры)
Первые три цифры обозначают материал, из которого изготовлен бор. Два наиболее распространённых кода материала:
| Код ISO | Материал | Характеристики |
|---|---|---|
| 500 | Алмаз | Стальной хвостовик с покрытием из алмазного зерна (натурального или синтетического). Используется для препарирования эмали — самой твёрдой ткани человеческого организма. |
| 806 | Вольфрамовый карбид | Примерно в три раза прочнее стали. Чрезвычайно жёсткий и эффективный материал для обработки различных материалов. |
Подробное сравнение этих двух материалов приведено в нашем руководстве: алмазные и твердосплавные боры: различия.
2. Тип, диаметр и длина хвостовика (вторые 3 цифры)
Вторая группа из трёх цифр кодирует конфигурацию хвостовика. Первая цифра этой группы наиболее важна — она показывает, для какого наконечника подходит бор:
HP — длинный прямой хвостовик (код начинается с 1)
Хвостовики HP устанавливаются в носовую часть низкоскоростного наконечника после снятия углового или контруглового приспособления. Их диаметр составляет 2.35 mm; обычно они используются для лабораторных алмазных боров, отрезных дисков и удлинённых боров длиной 40 mm. Боры HP являются стандартом как для зуботехнических лабораторий, так и для промышленных применений.
RA — хвостовик с защёлкой (код начинается с 2)
Хвостовики RA (Right Angle) фиксируются в защёлкивающем механизме контруглового приспособления низкоскоростного наконечника. Обычно их длина составляет 20 mm, а диаметр — 2.35 mm. Боры RA доступны с теми же формами головок, что и боры FG, и обеспечивают больший контроль при обработке дентина или эмали на низких скоростях.
FG — хвостовик фрикционного захвата (код начинается с 3)
Хвостовики FG устанавливаются в турбину высокоскоростного наконечника и удерживаются за счёт трения. Стандартная длина составляет 19 mm, диаметр — 1.6 mm. Варианты включают:
- FGSS (короткий хвостовик): обеспечивает лучший доступ к жевательным зубам, особенно если пациент не может широко открыть рот
- FGOS (хирургическая длина): удлинённые боры для ситуаций, требующих большего доступа и обзора, например при удалении зубов и лечении корневых каналов
Последняя цифра этой группы обозначает длину хвостовика. Значение «4» означает стандартную длину. Значения ниже 4 указывают на ультракороткие хвостовики; значения выше 4 — на удлинённые или хирургические варианты.
Подробнее о влиянии типа хвостовика на выбор бора см. в статье различия между хвостовиками FG, RA и HP.
3. Форма головки (третьи 3 цифры)
Третья группа обозначает геометрию рабочей головки. Каждая форма предназначена для определённых клинических задач:
| Форма головки | Пример кода ISO | Основные применения |
|---|---|---|
| Круглая / шаровидная | 001 | Резание, шлифование, удаление твёрдых и мягких тканей |
| Обратный конус | 010 | Раскрытие кариозных полостей, создание поднутрений при хирургических процедурах |
| Коническая (плоский кончик) | 170 | Формирование уступа, препарирование коронок |
| Коническая (закруглённый кончик) | 197 | Финишная обработка, уточнение краевой линии |
| Колесо | 040 | Формирование окклюзионной поверхности, глубокие прорези, механические ретенции |
| Цилиндр (плоский торец) | 110 | Препарирование параллельных стенок, полостей с плоским дном |
4. Размер зерна (четвёртые 3 цифры)

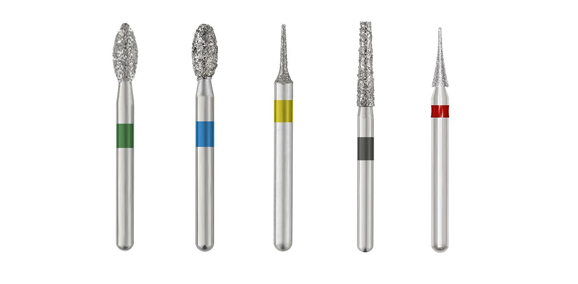

Четвёртая группа обозначает крупность режущей поверхности. Для алмазных боров она непосредственно соответствует размеру алмазных частиц. Большинство производителей также используют цветные кольца на хвостовике для быстрой визуальной идентификации:

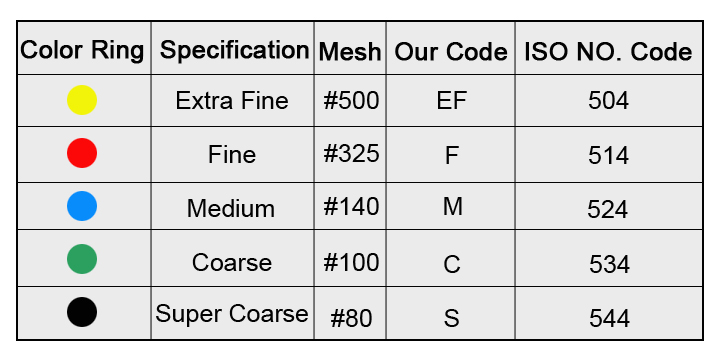

| Цвет кольца | Уровень зернистости | Код ISO | Размер частиц (μm) |
|---|---|---|---|
| Белый | Сверхмелкая | 594 | 10-30 |
| Жёлтый | Экстрамелкая | 504 | 20-50 |
| Красный | Мелкая | 514 | 50-100 |
| Синий / без кольца | Стандартная (средняя) | 524 | 100-150 |
| Зелёный | Крупная | 534 | 125-180 |
| Чёрный | Сверхкрупная | 544 | 150-250 |
На практике большинство врачей используют стандартную зернистость (синее кольцо или без кольца) для первоначального препарирования, а затем переходят к мелкой или экстрамелкой зернистости для финишной обработки и полирования. Крупная и сверхкрупная зернистость применяется для интенсивного снятия материала, когда скорость важнее качества поверхности.
5. Максимальный диаметр головки (пятые 3 цифры)
Последние три цифры обозначают максимальный диаметр головки бора в десятых долях миллиметра. Например:
- ISO 008 = диаметр 0.8 mm
- ISO 012 = диаметр 1.2 mm
- ISO 016 = диаметр 1.6 mm
- ISO 021 = диаметр 2.1 mm
- ISO 023 = диаметр 2.3 mm
Правильный выбор диаметра головки важен как для клинического результата, так и для комфорта пациента. Слишком большой бор затрудняет точное препарирование полости. Слишком маленький увеличивает продолжительность процедур, требующих значительного удаления материала.
Объединяем всё: чтение полного номера ISO
Рассмотрим расшифровку полного номера ISO на практическом примере:
ISO 806 314 197 524 016
| Группа цифр | Код | Значение |
|---|---|---|
| 806 | Материал | Вольфрамовый карбид |
| 314 | Хвостовик | FG (фрикционный захват), стандартная длина |
| 197 | Форма головки | Коническая с закруглённым кончиком |
| 524 | Зернистость | Стандартная (средняя) |
| 016 | Диаметр | Диаметр головки 1.6 mm |
Это твердосплавный бор FG с конической головкой и закруглённым кончиком, стандартной зернистостью и максимальным диаметром головки 1.6 mm — распространённая конфигурация для препарирования коронок и финишной обработки.
Примеры номеров ISO для распространённых процедур
Ниже приведены часто используемые боры и их номера ISO, чтобы помочь вам освоить систему:
| Процедура | Типичный бор | Расшифровка ISO |
|---|---|---|
| Препарирование коронки (алмазный, FG) | Конический с закруглённым концом, средняя зернистость | 500 314 197 524 016 |
| Удаление кариеса (твердосплавный, RA) | Круглый бор, стандартная нарезка | 806 204 001 524 014 |
| Лабораторная обработка (алмазный, HP) | Цилиндр, крупная зернистость | 500 104 110 534 020 |
| Финишная обработка (алмазный, FG) | Пламевидная форма, экстрамелкая зернистость | 500 314 249 504 012 |
С практикой чтение этих кодов станет автоматическим. Начните с запоминания кодов материалов (500 для алмазных, 806 для твердосплавных боров) и кодов хвостовиков (1 для HP, 2 для RA, 3 для FG), а остальные значения будут легко определяться по логике системы.
Советы для быстрого распознавания номеров ISO
Стоматологи, ежедневно работающие с борами, вырабатывают собственные способы быстрого чтения номеров ISO. Вот несколько практических советов:
- Сосредоточьтесь на первой цифре каждой группы: первая цифра каждой 3-значной секции часто содержит наиболее важную информацию. Для материала 5 означает алмаз, а 8 — карбид. Для хвостовика 1/2/3 напрямую соответствуют HP/RA/FG.
- Используйте цветное кольцо для проверки: после чтения кода зернистости ISO взгляните на цветное кольцо хвостовика. Если они не совпадают, проверьте бор ещё раз — он может быть неправильно маркирован или взят из другой упаковки.
- Храните справочную таблицу в рабочем кабинете: распечатайте одностраничную таблицу с наиболее распространёнными кодами ISO для боров, которые вы закупаете. Прикрепите её к внутренней стороне дверцы шкафа для быстрого обращения при оформлении заказа.
- Сравнивайте каталожные номера с кодами ISO: многие производители указывают как собственный каталожный номер, так и номер ISO. Сопоставление помогает подобрать эквивалентные боры других брендов, если привычного поставщика временно нет в наличии.
Практическое значение номера ISO
Понимание номеров ISO даёт непосредственные практические преимущества:
- Точный заказ: вы можете точно указать необходимый товар независимо от бренда или поставщика
- Сопоставление: сравнивать эквивалентные боры разных производителей
- Управление запасами: быстро идентифицировать боры без ориентации на цветовые коды или фирменные обозначения
- Контроль качества: проверять соответствие поставленных боров оформленному заказу
- Корректный учёт стерилизации: документировать, какие боры использовались в каждой процедуре, для ведения записей инфекционного контроля. Рекомендации по стерилизации см. в нашем руководстве по стерилизации стоматологических боров.
Система ISO исключает догадки. Независимо от того, заказываете ли вы у местного дистрибьютора или зарубежного производителя, 15-значный код описывает один и тот же бор. Потратив несколько минут на запоминание наиболее распространённых кодов используемых вами боров, вы сможете быстрее и надёжнее принимать решения о закупках.
См. также: визуальную справочную информацию обо всех типах и формах стоматологических боров, а также размерах алмазного зерна можно найти в нашей таблице стоматологических боров.
