Аксессуары для гибкого вала: что необходимо для полноценной комплектации
Гибкий вал — один из самых универсальных моторизованных инструментов в мастерской ювелира или мастера. Он одинаково хорошо подходит для сверления, резки, гравировки, шлифования и полировки. Но сам двигатель — лишь половина системы. Реальные возможности гибкого вала зависят от аксессуаров, которые вы к нему подбираете.
В этом руководстве рассматриваются все необходимые категории аксессуаров — от дискодержателей (мандрелей) и отрезных дисков до полировочных щёток и силиконовых инструментов. Независимо от того, оборудуете ли вы первое рабочее место или модернизируете существующий комплект, эта статья поможет выбрать подходящие компоненты.

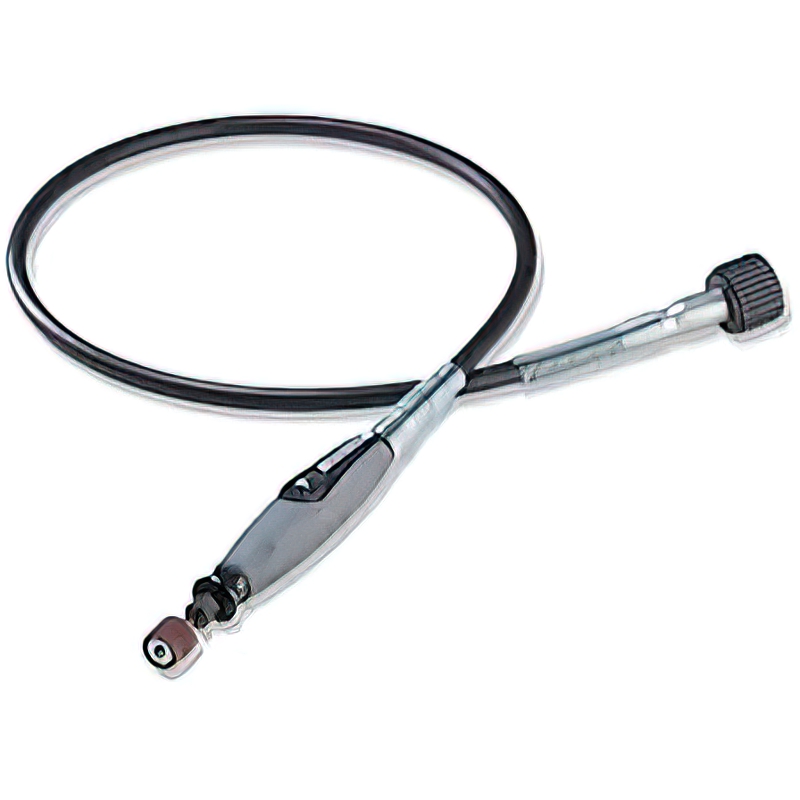

Устройство системы гибкого вала
Гибкий вал состоит из двигателя, подвешенного над рабочим столом, гибкого троса, передающего вращение, и наконечника на рабочем конце. Наконечник принимает широкий спектр насадок через цанговый или кулачковый механизм. Педаль управляет скоростью, подобно педали швейной машины, обеспечивая регулировку скорости вращения без использования рук.
Ключ к эффективной работе системы — правильный подбор аксессуаров для каждой задачи. Для каждой операции резки, шлифования или полировки требуется определённая насадка, и большинство таких насадок соединяются с наконечником через мандрель.
Дискодержатели (мандрели): основа каждой насадки
Мандрели — соединительные элементы между наконечником гибкого вала и рабочим инструментом. Это небольшие валы с различными конфигурациями наконечников, предназначенные для надёжной фиксации разных аксессуаров. Существует три основных типа.

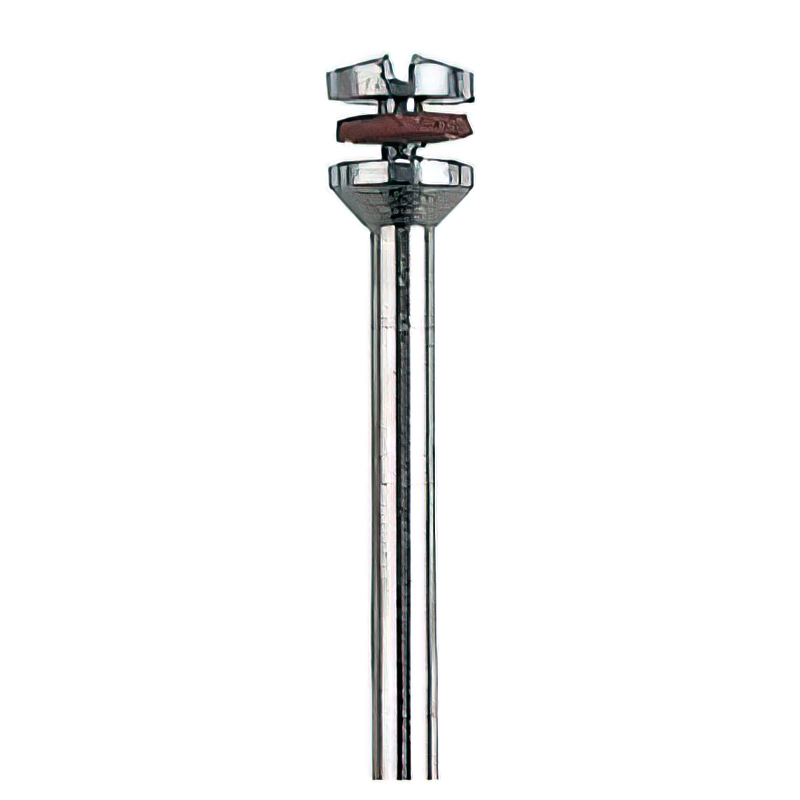

Мандрели с винтовым креплением
Они оснащены винтом с плоской головкой на конце, который затягивается небольшой отвёрткой. Такие мандрели предназначены для отрезных дисков с защёлкиванием и аналогичных плоских насадок. Винт плотно зажимает диск между основанием мандрели и головкой винта, предотвращая биение во время работы.

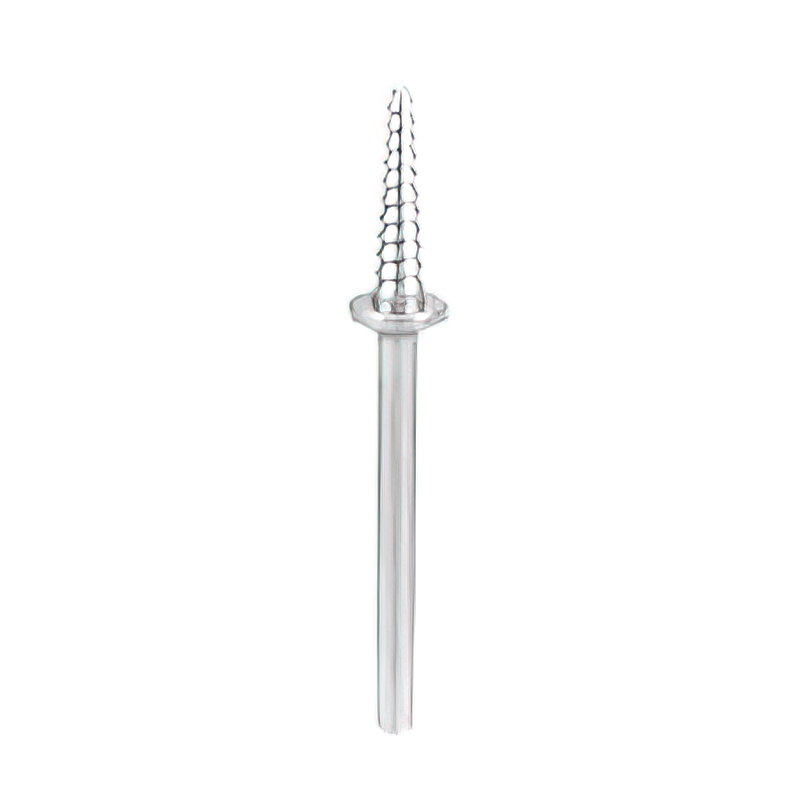

Мандрели с резьбовым шпинделем
Шпиндельные мандрели имеют резьбовой стержень для инструментов с соответствующей внутренней резьбой. Это оптимальный выбор для установки силиконовых полировальных кругов, цилиндров и других инструментов с винтовым креплением. Резьбовое соединение обеспечивает плотную посадку без вибраций, что особенно важно при тонкой полировке.
Разрезные мандрели
Разрезные мандрели имеют прорезь на конце, которая удерживает полоски наждачной бумаги или ткани. Абразивный материал просто складывают в прорезь, а вращение плотно удерживает его намотанным. Такие мандрели удобны для шлифования внутри колец и других изогнутых поверхностей.
Отрезные и разделительные диски
Разделительные диски — тонкие абразивные круги, устанавливаемые на мандрели с винтовым креплением. Это основной инструмент для резки металла, удаления литников с отливок и разрезания витков проволоки. Правильная установка выполняется следующим образом:
- Отвинтите верхнюю деталь от основания мандрели.
- Наденьте отрезной диск на вал мандрели так, чтобы он плоско прилегал к основанию.
- Установите верхнюю часть с винтом и затяните её до надёжной фиксации диска.
- Зажмите основание мандрели плоскогубцами, вставьте его в наконечник и зафиксируйте ключом патрона.
Эти диски выпускаются в различных диаметрах и толщинах. Более тонкие диски режут быстрее и оставляют меньше отходов, но они более хрупкие. Для прямой резки витой проволоки сначала нанесите на поверхность направляющую линию, затем ведите диск по линии на умеренной скорости.

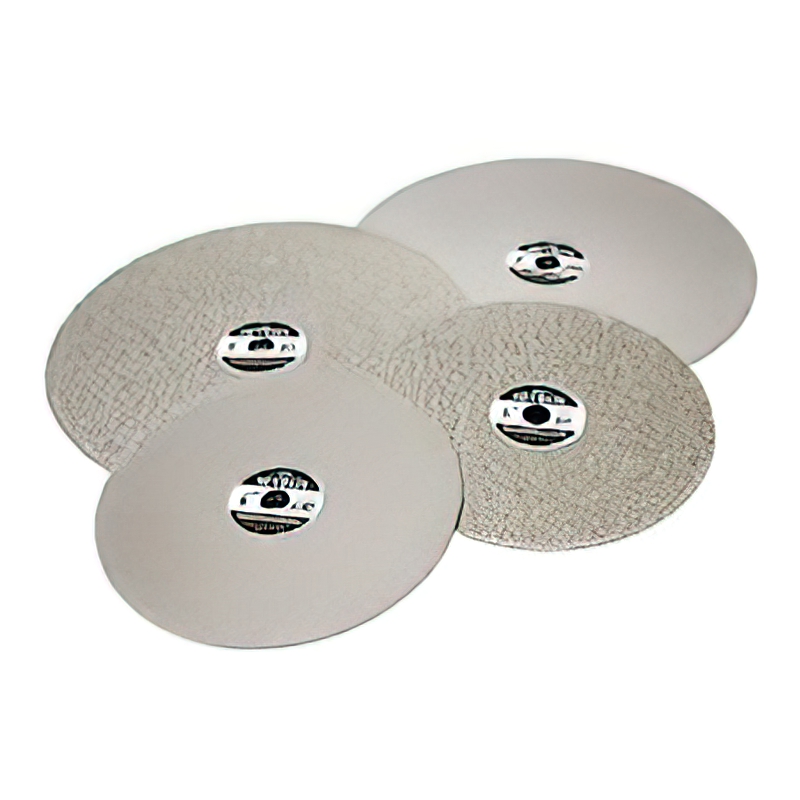

Также стоит обратить внимание на алмазный диск, который обеспечивает более чистый рез твёрдых материалов, таких как закалённая сталь и керамика. Алмазные диски служат значительно дольше стандартных абразивных разделительных дисков и выделяют меньше тепла во время работы.
Полировочные щётки и абразивные инструменты
После резки и придания формы следующим этапом является полировка. Гибкий вал особенно удобен для этой задачи, поскольку позволяет быстро менять абразивные степени без замены оборудования.
Щётки с оксидом алюминия
Эти щётки содержат частицы оксида алюминия, внедрённые в нейлоновые щетинки. Они работают без нагрева, поэтому не перегревают обрабатываемую деталь при длительном использовании. Щётки с оксидом алюминия хорошо подходят для первичной очистки поверхности и удаления лёгких царапин с таких металлов, как серебро, латунь и медь.
Щётки с карбидом кремния
Щётки с карбидом кремния немного агрессивнее вариантов с оксидом алюминия. Они эффективны при обработке более твёрдых металлов и сплавов, когда необходимо удалить глубокие следы инструмента или окисление. Как и щётки с оксидом алюминия, они выделяют минимум тепла.
Более широкий выбор полировочных насадок представлен в нашей коллекции силиконовых резиновых полиров, включающей круги, цилиндры и головки различной зернистости.

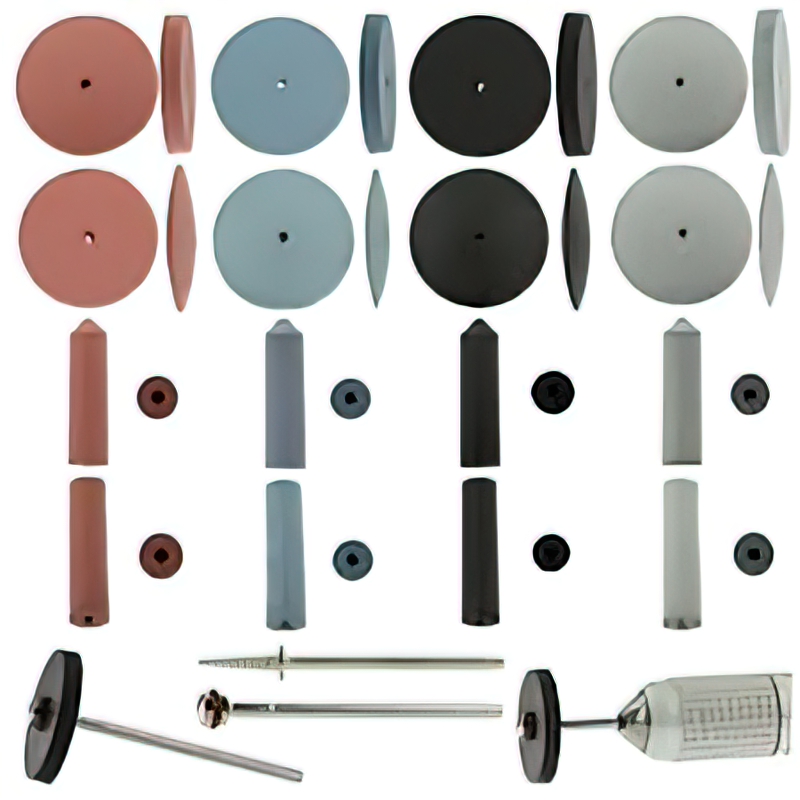

Силиконовые полировальные круги и цилиндры
Силиконовые полировальные инструменты навинчиваются на шпиндельные мандрели и выпускаются в различных формах: цилиндры, круги, ножевидные профили и пулевидные формы. Каждая форма предназначена для определённого типа поверхности или контура.
Эти инструменты классифицируются по степени крупности, обычно от крупной через среднюю и мелкую до экстракрупной. Правильная последовательность полировки начинается с самой крупной степени для удаления заметных следов, затем переходят к более мелким степеням до достижения нужной финишной поверхности.
Рекомендуемая последовательность полировки
| Этап | Степень зернистости | Назначение |
|---|---|---|
| 1 | Крупная | Удаление следов инструмента и царапин |
| 2 | Средняя | Сглаживание следов крупной зернистости |
| 3 | Мелкая | Подготовка поверхности к финальной полировке |
| 4 | Экстракрупная | Получение зеркальной или сатинированной поверхности |
Обрабатывайте поверхность каждой степенью по всей площади перед переходом к следующей. Пропуск степени часто приводит к тому, что царапины предыдущего этапа сохраняются на готовом изделии.
Средства безопасности и лучшие практики
Работа с гибким валом на высокой скорости вращения создаёт мелкие частицы мусора, металлические опилки и абразивную пыль. Соблюдайте следующие меры предосторожности:
- Защитные очки или goggles обязательны. Отрезные диски и шлифовальные камни могут выбрасывать фрагменты на высокой скорости.
- Пылезащитная маска или респиратор при длительном шлифовании или зачистке.
- Достаточное освещение, чтобы хорошо видеть рабочую зону и избегать случайных соскальзываний.
- Надёжная фиксация детали с использованием настольного штифта, зажима для колец или тисков, чтобы держать руки подальше от вращающегося инструмента.
Начинайте с низкой скорости вращения и постепенно увеличивайте её. Более высокая скорость не всегда лучше. Полировка, в частности, часто наиболее эффективна на умеренной скорости, позволяющей абразиву выполнять работу без чрезмерного нагрева.
Обслуживание аксессуаров гибкого вала
Правильное обслуживание продлевает срок службы каждой насадки в вашем комплекте. После каждого сеанса снимайте насадку с наконечника и удаляйте металлическую пыль и мусор. Перед повторным использованием проверяйте отрезные диски на наличие трещин, поскольку треснувший диск может разрушиться на высокой скорости.
Силиконовые полировальные инструменты со временем изнашиваются и теряют абразивную эффективность. Заменяйте их, когда они перестают эффективно резать или полировать. Дискодержатели следует периодически проверять на прямолинейность, поскольку изогнутый дискодержатель вызывает вибрацию и неравномерный результат.
Если вы работаете в стоматологии или занимаетесь точной обработкой, вам также может пригодиться наше руководство по поддержанию боров и дисков в оптимальном состоянии, поскольку многие принципы обслуживания одинаковы.
Формирование комплекта аксессуаров
Для универсальной установки с гибким валом рекомендуется иметь как минимум следующие изделия:
- Один дискодержатель с винтовой фиксацией и один резьбовой шпиндельный дискодержатель
- Набор отрезных дисков двух или трех толщин
- Полировальные щётки из оксида алюминия и карбида кремния
- Силиконовые полировальные круги крупной, средней, мелкой и экстракрупной зернистости
- Разрезной дискодержатель с наждачными полосками для внутреннего шлифования
- Ключ для патрона, подходящий к вашему наконечнику
С этими аксессуарами гибкий вал справится практически с любой задачей по резке, формированию или финишной обработке. Расширяйте комплект постепенно по мере выявления наиболее частых операций и всегда подбирайте насадку с учетом материала для получения оптимального результата.
Тем, кто также работает в стоматологии или лаборатории, наше руководство по полировке с алмазными надфилями и наждачной бумагой предлагает дополнительные методы финишной обработки, хорошо применимые в ювелирной мастерской.
