Твердосплавные боры относятся к наиболее универсальным вращающимся режущим инструментам. Они используются в металлообработке, производстве инструментов, машиностроении, резьбе по дереву, ювелирном деле и зуботехнических лабораториях для резания, формования, шлифования, удаления заусенцев и снятия излишков материала с широкого спектра субстратов.
Если вы когда-либо приобретали твердосплавные боры, то, вероятно, замечали, что большинство моделей предлагается с двумя конфигурациями канавок: однарезной и двойной. Разница между этими вариантами не ограничивается внешним видом. Каждая схема насечки обеспечивает различное поведение стружки, качество поверхности и контроль оператора. Неправильный выбор может привести к засорению бора, грубой поверхности или замедлению работы.
В этой статье объясняются различия между однарезными и двойными твердосплавными борами, рассматриваются лучшие области применения каждого типа и приводятся практические рекомендации по выбору подходящего варианта.

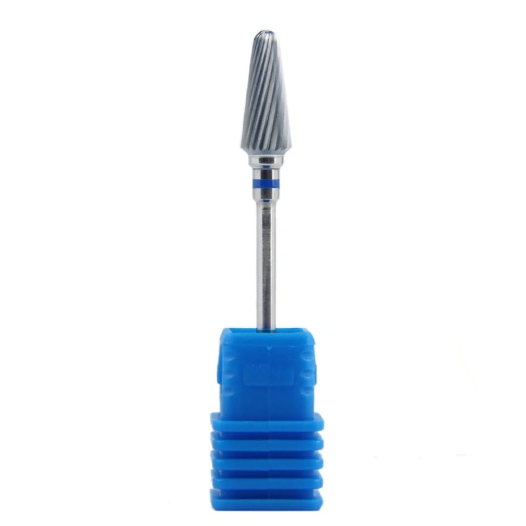

Что такое однарезной твердосплавный бор?
Однаразрезной твердосплавный бор имеет канавки, проходящие в одном направлении по режущей поверхности. Определить однарезной бор можно по головке: линии идут параллельно друг другу, образуя единую спиральную схему.
Такая однонаправленная конструкция канавок образует при резании более длинную стружку. Широкие каналы для стружки позволяют быстро отводить материал из зоны резания, снижая вероятность засорения. Однаразрезные боры удаляют материал с равномерной контролируемой скоростью и за один проход оставляют относительно гладкую поверхность.
Лучшие области применения однарезных твердосплавных боров
Однаразрезные твердосплавные боры лучше всего работают с твёрдыми металлами и материалами, склонными к забиванию вращающихся инструментов. Распространённые области применения включают:
- Твёрдая сталь и хромистая сталь — образование длинной стружки предотвращает её набивание между канавками.
- Чугун — однарезные боры справляются с хрупкими характеристиками стружки чугуна без чрезмерной вибрации.
- Латунь и медь — более мягкие цветные металлы, которые часто засоряют двойные боры, нередко лучше обрабатываются геометрией однарезного бора.
- Алюминий — один из материалов, наиболее склонных к засорению. Однаразрезные боры значительно лучше сопротивляются налипанию алюминия, чем двойные аналоги.
- Чёрные металлы в целом — любые задачи, где приоритетом является длинный и чистый отвод стружки.
Помимо применения для конкретных материалов, однарезные боры хорошо подходят для фрезерования, удаления заусенцев и быстрого снятия материала, когда оператору необходимо эффективно удалить большой объём припуска.

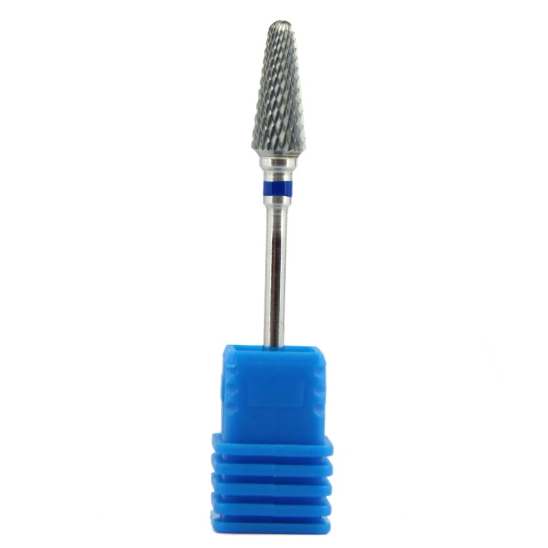

Что такое двойной твердосплавный бор?
Двойной твердосплавный бор имеет два набора канавок, пересекающихся друг с другом и образующих ромбовидную (перекрёстную) схему на режущей поверхности. Такая конструкция обеспечивает значительно больше режущих граней на единицу площади, чем однарезной бор.
Перекрёстная схема разбивает стружку на мелкие части вместо образования длинных спиралей. Мелкая стружка означает меньшую силу вытягивания заготовки, что обеспечивает оператору лучший контроль над инструментом. Два противоположных направления канавок также помогают уравновесить боковые силы при резании, благодаря чему бор ощущается более стабильным в руке.
Лучшие области применения двойных твердосплавных боров
Двойные твердосплавные боры хорошо работают с более мягкими материалами и в ситуациях, где качество поверхности важнее скорости удаления материала. Распространённые области применения включают:
- Мягкая сталь — меньший размер стружки обеспечивает более гладкую поверхность, чем однарезной бор, при обработке низкоуглеродистой стали.
- Цветные металлы — при работе со сплавами, которые не склонны к засорению, двойные боры обеспечивают более чистовую обработку.
- Пластмассы и акрилы — мелкая стружка снижает риск плавления и повторного сваривания, возможных при агрессивной геометрии однарезного бора.
- Древесина — двойные боры чисто обрабатывают древесину без разрыва волокон.
- Финишная и точная обработка — любые задачи, где после первоначального чернового прохода требуется более гладкая поверхность.
Двойные боры также являются лучшим выбором для менее опытных операторов. Сниженное усилие вытягивания и улучшенный баланс делают инструмент более щадящим и удобным для ведения по поверхностям сложного контура. Если вы обучаете нового техника в зуботехнической лаборатории, начать с двойных боров для ручной финишной обработки будет практичным решением.
Сравнение бок о бок
В таблице ниже приведены основные различия между однарезными и двойными твердосплавными борами.
| Характеристика | Однаразрезной | Двойной |
|---|---|---|
| Схема канавок | Одно направление (параллельные линии) | Два направления (перекрёстная насечка) |
| Размер стружки | Длинная непрерывная стружка | Мелкая фрагментированная стружка |
| Скорость удаления материала | Быстрое снятие большого объёма | Умеренное, более контролируемое |
| Качество поверхности | Хорошее (гладкая поверхность за один проход) | Лучшее (более мелкая перекрёстная насечка) |
| Устойчивость к засорению | Высокая (отличный отвод стружки) | Ниже (большее количество граней удерживает мягкий материал) |
| Контроль оператора | Требует большего опыта | Проще в обращении |
| Оптимален для твёрдых металлов | Да | Нет (лучше для мягких материалов) |
| Оптимален для финишной обработки | Достаточно хорошо | Предпочтителен |
Как конструкция канавок влияет на характеристики
Чтобы понять, почему каждая схема насечки ведёт себя по-разному, необходимо подробнее рассмотреть механику образования стружки.
Когда однарезной бор вращается по заготовке, каждая канавка снимает непрерывную ленту материала. Поскольку набор канавок только один, стружка имеет свободный путь выхода из зоны резания. Именно поэтому однарезные боры устойчивы к засорению: открытые каналы между канавками служат путями отвода стружки. Компромисс заключается в том, что длинная стружка создаёт большее усилие вытягивания, из-за чего бор может ощущаться агрессивным, особенно на высоких скоростях.
Двойной бор, напротив, имеет пересекающиеся канавки, прерывающие образование стружки. Каждая частица ломается в месте пересечения двух канавок. В результате образуется множество мелких частиц вместо длинных лент. Эти мелкие частицы создают меньшее усилие вытягивания, но могут скапливаться в более тесных пространствах между пересекающимися канавками, если материал мягкий и липкий, например чистый алюминий.
Для техников зуботехнических лабораторий, работающих как с лабораторными твердосплавными борами, так и с инструментами для ручной финишной обработки, понимание взаимодействия геометрии канавок с каждым материалом помогает экономить время и уменьшать расход боров. Те же принципы, которые применяются к твердосплавным борам для металлообработки, действуют и для стоматологических форм, используемых в классификациях твёрдых сплавов в различных клинических и лабораторных задачах.
Выбор между однарезным и двойным бором
Решение сводится к трём вопросам:
1. С каким материалом вы работаете?
Твёрдые металлы (сталь, хромистая сталь, чугун) и материалы, склонные к засорению (алюминий, латунь), лучше обрабатывать однарезными борами. Мягкие металлы, пластмассы, древесина и композиты обычно лучше сочетаются с двойными борами.
2. Что для вас важнее: скорость или качество поверхности?
Если требуется быстро удалить большой объём материала, а поверхность будет обработана позже, бор с одинарной насечкой станет более быстрым вариантом. Если нужна гладкая поверхность за меньшее число проходов, двойная насечка экономит время на последующей обработке. Многие специалисты используют оба типа: бор с одинарной насечкой для черновой обработки, затем бор с двойной насечкой для финишной обработки. Это похоже на рабочий процесс от черновой до финишной обработки, применяемый со стоматологическими финишными борами.
3. Каков уровень опыта оператора?
Начинающим операторам обеспечивают преимущества стабильность и сниженное усилие увода, характерные для боров с двойной насечкой. Опытные операторы, способные работать с более высокой скоростью подачи и быстрее удалять материал, часто выбирают боры с одинарной насечкой благодаря их эффективности.
Рекомендации по уходу и обслуживанию
Независимо от типа насечки правильное обслуживание продлевает срок службы твердосплавных боров:
- Регулярно очищайте канавки. Используйте латунную щётку или ультразвуковой очиститель для удаления въевшегося материала. Засорённые канавки повышают нагрев и ускоряют износ.
- Подбирайте скорость в соответствии с материалом. Чрезмерные обороты вызывают нагрев, который может нарушить структуру карбида. Соблюдайте рекомендации производителя по скорости для каждого материала.
- Прилагайте небольшое давление. Позвольте бору выполнять работу. Слишком сильное нажатие приводит к преждевременному затуплению режущих кромок и может сломать небольшие головки боров.
- Храните в блоке или держателе для боров. Хранение без фиксации приводит к скалыванию канавок при контакте с другими инструментами. Специальный блок защищает режущие кромки и помогает поддерживать порядок в запасах.
- Своевременно заменяйте боры. Тупой бор выделяет больше тепла, оставляет более грубую поверхность и требует большего усилия оператора. Заменяйте боры при появлении повышенной вибрации или ухудшении качества поверхности.
Итоги
Твердосплавные боры с одинарной и двойной насечкой предназначены для разных задач, поэтому правильный выбор заметно влияет на эффективность и качество обработки. Боры с одинарной насечкой превосходно удаляют материал из твёрдых и склонных к засорению материалов, тогда как боры с двойной насечкой обеспечивают более тонкую обработку мягких материалов и больший контроль оператора. Для достижения наилучших результатов рекомендуется иметь в запасе оба типа и подбирать рисунок насечки под конкретную задачу.
