Почему возникают проблемы с зажимом и вибрацией

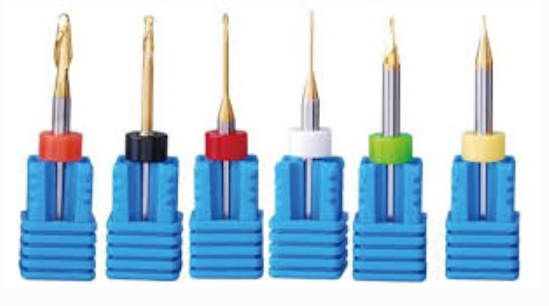

Фрезы — это прецизионные режущие инструменты, используемые в обрабатывающих центрах с ЧПУ для изготовления стоматологических реставраций из циркониевых блоков, воска, PMMA и других материалов. Если эти фрезы неправильно закреплены в держателе инструмента или во время резания возникает вибрация, последствия могут варьироваться от плохого качества поверхности до полной поломки инструмента и выбраковки заготовок.
Понимание первопричин проблем с зажимом и вибрацией — первый шаг к их предотвращению. В этой статье рассматриваются основные факторы, способствующие возникновению обеих проблем, и приводятся практические решения, которые зубные техники и специалисты по механической обработке могут применять немедленно.
Как работает зажим фрезы
Большинство фрез, используемых в стоматологических обрабатывающих центрах CAD/CAM, фиксируются с помощью прецизионных цанговых патронов. Цанга зажимает хвостовик фрезы при затягивании зажимной гайки, создавая трение, удерживающее инструмент в нужном положении. Во время работы фреза установлена консольно: она выступает из держателя, не имея опоры со стороны режущего конца.
Такая консольная конструкция означает, что сила зажима на хвостовике — единственный фактор, предотвращающий проскальзывание, вытягивание или смещение фрезы во время резания. При недостаточном захвате фреза может постепенно выходить из держателя в процессе работы. В результате изменяется геометрия резания, заготовка портится, а сама фреза часто получает повреждения, исключающие дальнейшее использование.
Распространённые причины отказа зажима
Существует несколько причин, по которым фреза может недостаточно надёжно удерживаться во время работы:
- Масло и остатки на хвостовике — фрезы обычно поставляются с тонким слоем антикоррозионного масла на хвостовике. Если не удалить это масло перед установкой, оно снижает трение между хвостовиком и цангой, значительно облегчая проскальзывание фрезы во время резания.
- Масляная плёнка внутри цанги — при использовании нерастворимых в воде режущих масел внутри отверстия цанги со временем может накапливаться мелкодисперсный масляный туман. Эта масляная плёнка оказывает такое же снижающее трение воздействие, как масло на хвостовике, постепенно ослабляя силу зажима.
- Изношенные или повреждённые цанги — цанги изнашиваются при повторном использовании. Со временем упругость снижается, и цанга уже не может создавать достаточную силу зажима. Насечки, заусенцы или деформация из-за чрезмерной затяжки также ухудшают захват.
- Неправильный размер цанги — использование цанги, не соответствующей точно диаметру хвостовика фрезы, приводит к неравномерному распределению давления. Фреза может казаться закреплённой, но проскальзывать под нагрузкой при резании.
- Недостаточная затяжка — недостаточный момент затяжки зажимной гайки является простой, но распространённой причиной проскальзывания инструмента. Всегда затягивайте гайку с моментом, рекомендованным производителем.
Как предотвратить проблемы с зажимом
Для предотвращения отказов зажима необходимо постоянно выполнять несколько основных операций обслуживания. Они не требуют много времени, однако их пропуск приводит к дорогостоящим проблемам.
Очищайте хвостовик перед каждой установкой
Перед установкой фрезы в держатель инструмента тщательно протрите хвостовик чистой тканью, смоченной обезжиривающим растворителем или изопропиловым спиртом. Необходимо удалить все следы антикоррозионного масла, остатков режущей жидкости и любых загрязнений. Перед установкой в цангу дайте хвостовику полностью высохнуть.
Регулярно очищайте отверстие цанги
Внутреннюю поверхность цанги следует очищать регулярно, а не только после появления проблем. Используйте небольшую щётку или безворсовую ткань с растворителем для удаления накопившегося масла и металлических частиц из отверстия. Сжатый воздух помогает удалить рыхлые загрязнения, но сам по себе не устраняет масляную плёнку.
Проверяйте и заменяйте изношенные цанги
Цанги являются расходными компонентами. Регулярно проверяйте их на наличие признаков износа, задиров или снижения упругости. Цангу, которая больше не обеспечивает надёжный захват, следует немедленно заменить. Использование изношенной цанги создаёт риск вытягивания инструмента, что одновременно может повредить шпиндель, заготовку и фрезу.
Проверяйте соответствие хвостовика и цанги
Всегда убеждайтесь, что размер цанги точно соответствует диаметру хвостовика фрезы. Даже небольшие различия в несколько сотых миллиметра могут вызвать проблемы под воздействием усилий, возникающих при фрезеровании. Если ваша лаборатория использует фрезы нескольких производителей с немного отличающимися допусками хвостовиков, держите под рукой набор цанг разных размеров.
Понимание вибрации фрезы
Вибрация во время фрезерования — отдельная, но связанная проблема, влияющая на качество поверхности, размерную точность и срок службы инструмента. При чрезмерной вибрации фреза оставляет следы вибрации на поверхности заготовки, ускоряет износ инструмента и может сломаться. В тяжёлых случаях вибрация также способна повредить шпиндель и подшипники станка.
Основная причина вибрации при стоматологическом фрезеровании — чрезмерный прогиб инструмента. Поскольку фреза установлена консольно, любое боковое усилие при резании вызывает небольшой изгиб инструмента. Если фреза длинная относительно своего диаметра или режущие усилия слишком велики, этот прогиб может стать нестабильным и вызвать вибрацию.
Факторы, повышающие риск вибрации
Вероятность возникновения вибрации увеличивают следующие условия:
- Большой вылет инструмента — чем дальше режущий конец фрезы выступает из цанги, тем больше прогиб при заданной силе резания. Это главный фактор вибрации при фрезеровании.
- Большая длина режущей части — фрезы с длинными фрезерованными участками испытывают большее боковое усилие, чем фрезы с короткой режущей длиной, даже при одинаковом вылете.
- Высокая скорость подачи — слишком быстрое продвижение фрезы через материал увеличивает режущие усилия и повышает вероятность вибрации из-за прогиба.
- Чрезмерная глубина резания — удаление слишком большого количества материала за один проход увеличивает нагрузку на фрезу и повышает риск вибрации.
- Изношенные или затупившиеся фрезы — фреза, потерявшая остроту режущей кромки, требует большего усилия для удаления материала, что увеличивает прогиб и вибрацию.
- Несбалансированный инструментальный узел — если фреза установлена в держателе не идеально концентрично, вращающийся узел разбалансируется, создавая вибрацию на высокой скорости.
Стратегии снижения вибрации
Снижение вибрации требует сочетания правильного выбора инструмента, подходящих параметров обработки и надлежащего обслуживания.
Используйте фрезы с короткой режущей частью и длинным хвостовиком
При фрезеровании глубоких полостей или вогнутых элементов, требующих большого вылета инструмента, выбирайте фрезу с короткой режущей частью и длинным хвостовиком, а не с длинной режущей частью. Фреза с короткой режущей частью имеет меньшую площадь контакта с заготовкой в каждый момент времени, что снижает боковые усилия. Длинный хвостовик обеспечивает необходимый вылет без негативного влияния на вибрацию, характерного для длинной режущей части.
Оптимизируйте скорость подачи и глубину резания
Снижение скорости подачи уменьшает режущие усилия, что непосредственно сокращает прогиб и вибрацию. Аналогичным образом, более мелкие проходы распределяют рабочую нагрузку на большее количество циклов резания, поддерживая низкий уровень усилий во время каждого отдельного прохода. Поиск правильного баланса между скоростью подачи, глубиной резания и общей продолжительностью обработки — один из важнейших навыков при фрезеровании с ЧПУ.
Поддерживайте режущие кромки острыми
Заменяйте фрезы до того, как они износятся чрезмерно. Острый бор режет чисто с меньшим усилием, тогда как затупившийся бор продавливает материал, создавая более высокие нагрузки и усиливая вибрацию. Учёт использования боров по количеству отфрезерованных единиц помогает заранее определить необходимость замены, до возникновения проблем.
Проверяйте биение инструмента
Биение инструмента — это величина отклонения вращающегося инструментального узла. Даже биение в несколько микрон может вызывать вибрацию при высокой частоте вращения шпинделя, используемой при стоматологическом фрезеровании. Измеряйте биение индикатором часового типа и устраняйте причину — изношенную цангу, погнутый хвостовик или загрязнение в инструментальном держателе.
Выбор боров в соответствии с материалами
Фрезеруемый материал также влияет на требования к зажиму и характер вибрации. Более твёрдые материалы, такие как полностью спечённый цирконий, создают более высокие силы резания, чем мягкие материалы, например воск или предварительно спечённый цирконий. При работе с твёрдыми материалами правильный зажим ещё важнее, поскольку повышенные силы с большей вероятностью вытянут бор из недостаточно надёжного крепления.
Для фрезерования циркония используйте специально предназначенные для этого боры с соответствующими покрытиями и геометрией. Универсальные фрезы могут работать с мягкими материалами, но быстро выходят из строя и чрезмерно вибрируют при использовании с твёрдой керамикой. Ознакомьтесь с нашим ассортиментом фрез CAD/CAM, разработанных для обработки стоматологических материалов.
График технического обслуживания фрезерного оборудования
Регулярное техническое обслуживание предотвращает большинство проблем с зажимом и вибрацией до того, как они повлияют на производство. Рекомендуемый график:
| Задача | Периодичность |
|---|---|
| Очищать хвостовики боров перед установкой | При каждой замене инструмента |
| Очищать отверстие цанги | Еженедельно или после каждых 20 замен инструмента |
| Проверять цанги на износ | Ежемесячно |
| Измерять биение инструмента | Ежемесячно или при появлении вибрации |
| Заменять изношенные цанги | По мере необходимости по результатам проверки |
| Проверять состояние шпинделя | Ежеквартально |
Ведение журнала использования боров и замены цанг помогает выявлять закономерности и предотвращать повторяющиеся проблемы. Дополнительную информацию о продлении срока службы фрез см. в нашей статье о применении и обслуживании фрез.
Когда обращаться за профессиональным обслуживанием
Если вибрация или проблемы с зажимом сохраняются после выполнения описанных выше действий, причина может быть связана с самим фрезерным станком, а не с инструментом. Изношенные подшипники шпинделя, смещённые оси или повреждённые посадочные места цанг требуют профессионального обслуживания. Продолжение работы на станке с механическими неисправностями может привести к дальнейшим повреждениям и стабильно неудовлетворительным результатам. Обратитесь к производителю станка или в авторизованный сервисный центр для диагностики и ремонта.
